Под контролем газоанализатора
Система сигнализации на танкере с применением шестиканального регулятора ОВЕН ТРМ136
Регуляторы ТРМ136 и контроллеры ПЛК110 имеют сертификат Российского Морского Регистра Судоходства
Система газоанализа в насосном отделении — одна из критически важных систем, без которых эксплуатация танкеров, перевозящих нефтепродукты, запрещена. Система работает непрерывно.
Датчики-газоанализаторы, установленные в насосном отделении, постоянно замеряют концентрацию паров углеводорода в разных точках насосного отделения. При превышении концентрации газа выше 10% и выше 30% НКПР (нижнего концентрационного предела распространения пламени) срабатывают звуковые и световые сигналы. Они транслируются на посту управления грузовыми операциями (ПУГО), на центральном посту управления в машинном отделении (ЦПУ МО), в рулевой рубке и в самом насосном отделении.
Насосное отделение на танкере — это помещение повышенной взрывоопасности, поэтому все установленное электрооборудование имеет класс взрывобезопасности. Доступ в это помещение жестко регламентирован. Работа данной системы имеет определенную последовательность. Так, вахтенный помощник дает разрешение на вход, после чего включается система приточно-вытяжной вентиляции, которая работает заданное время. Далее включается освещение, и возможен вход в насосное отделение.
Автоматизация модуля индикации и сигнализации на ТРМ136 и ПЛК110
Компания «СудТехСервис» из Санкт-Петербурга модернизировала модуль индикации и сигнализации на танкере, заменив импортное оборудование на контроллеры ОВЕН, которые имеют сертификат Российского морского регистра судоходства (РС, Регистр) и соответствуют стандартам безопасности на судах в Российской Федерации.
Шестиканальный регулятор ТРМ136 собирает данные от датчиков газоанализа, передающих сигнал 4…20 мА при концентрации от 0 до 100% НКПР по бутану. Затем регулятор передает эти параметры по интерфейсу RS-485 на ПЛК110-24.30.Р, который формирует сигналы исправности и устанавливает пороговые значения.
Менеджер проектов ООО «СудТехСервис» Дмитрий Конищев:
— В своей работе мы доверяем качеству и надежности продукции ОВЕН. Терморегуляторы ОВЕН ТРМ помогают нам успешно решать задачи по ремонту и модернизации схем защиты и управления, заменяя устаревшие электроконтактные приборы. Мы используем ТРМ и для точного измерения температуры выхлопных газов, обеспечивая безопасность и эффективность работы оборудования. Особое внимание при выборе оборудования для судовых устройств автоматики мы уделяем наличию действующих сертификатов Российского морского регистра судоходства или Российского классификационного общества.

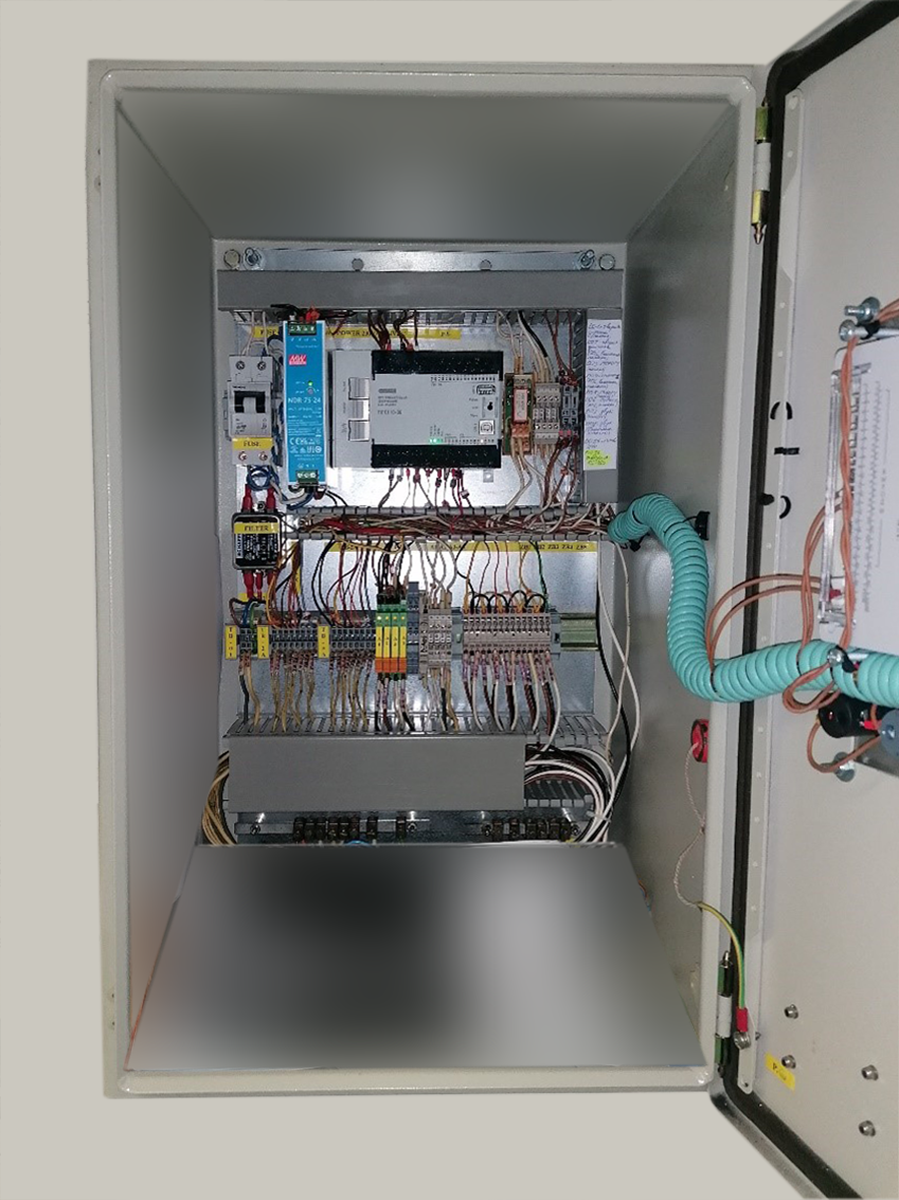

Шкаф индикации с оборудованием ОВЕН

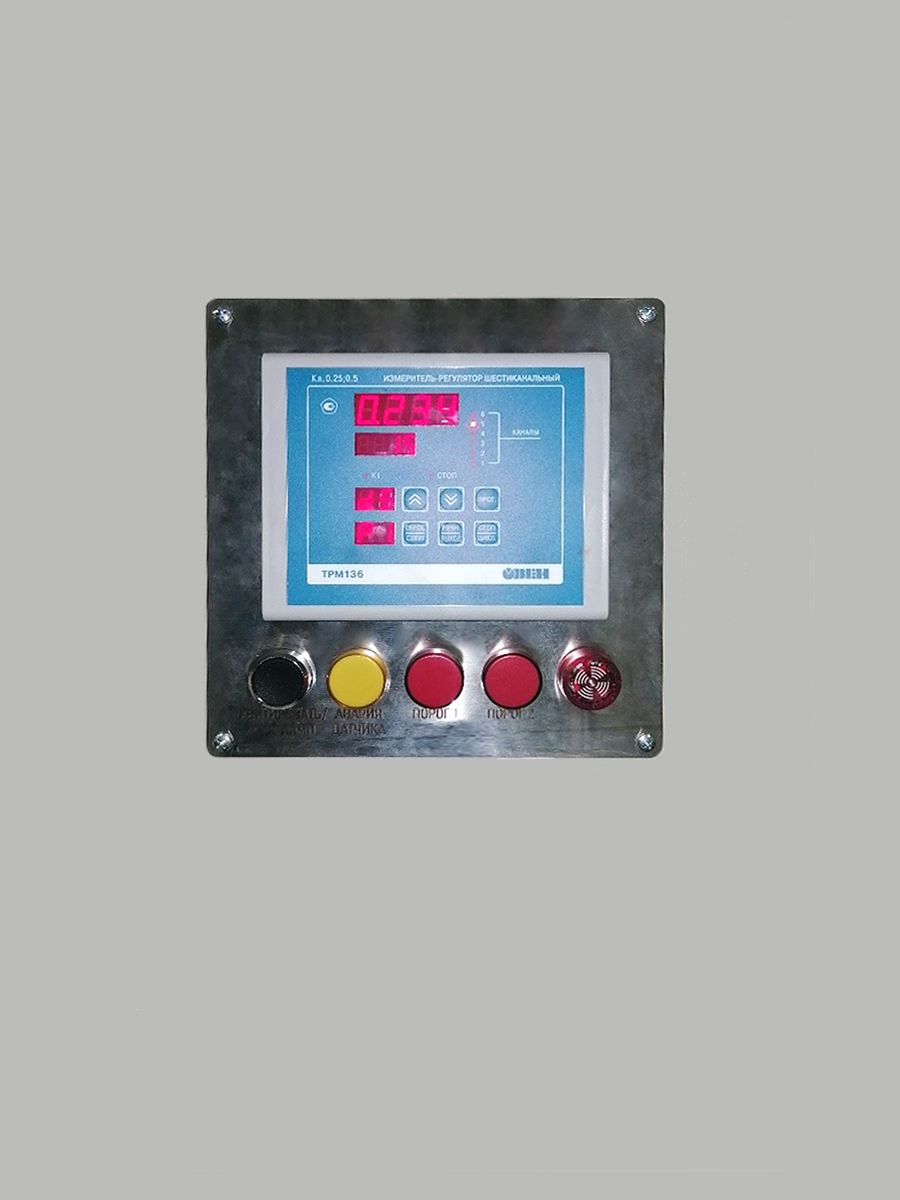

Внешний вид шкафа индикации с ТРМ136

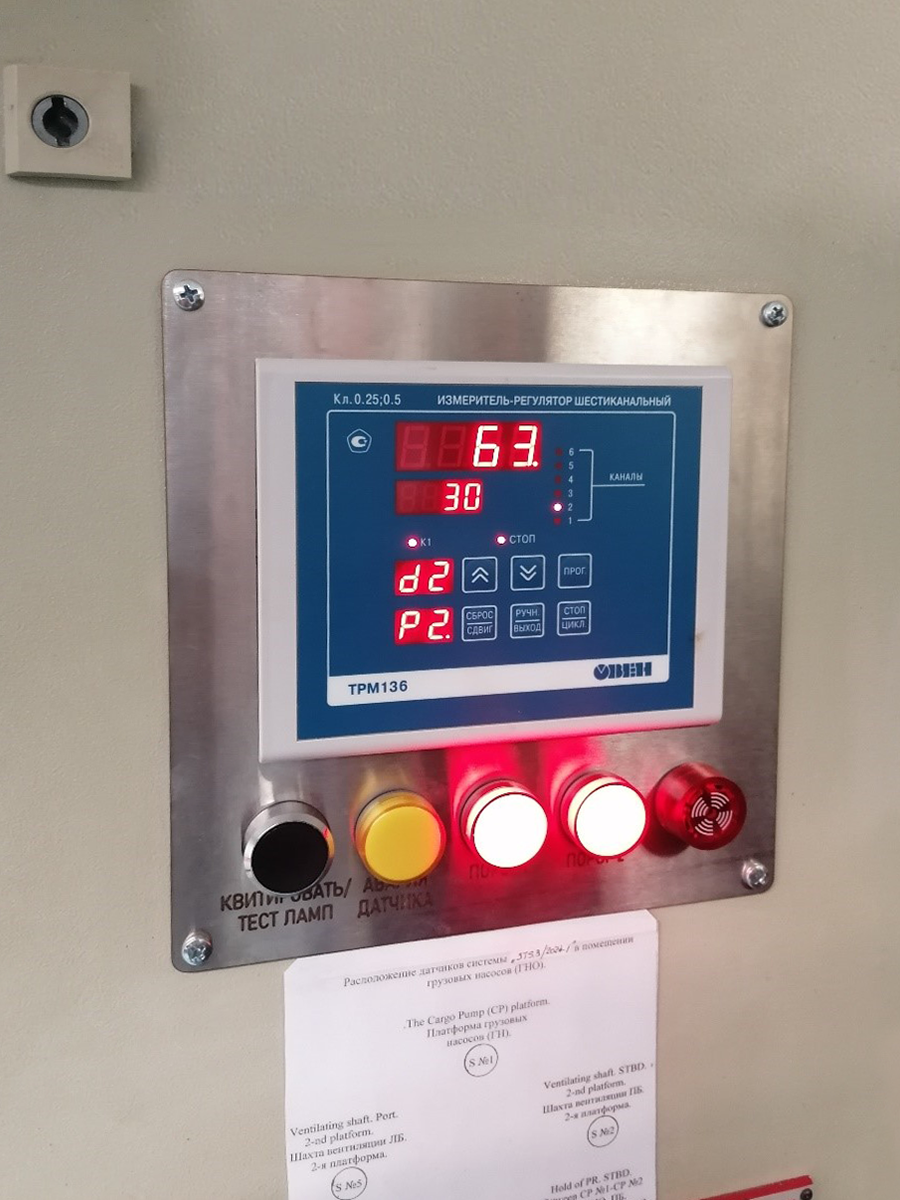

Внешний вид шкафа индикации с ТРМ136
Ввод модуля сигнализации в эксплуатацию
Индикацию системы срабатывания необходимо утвердить у инспектора Регистра во время предъявления станции.
Для испытаний обычно используют тестовый газ с содержанием бутана в концентрации 64% НКПР. При сдаче каждый измерительный канал тестируют имитатором токовой петли для проверки срабатывания на порогах 10% и 30%, после чего каждый датчик проверяется тестовым газом. В результате инспекция выдает одобрение на систему газоанализа на танкере.
ТРМ136 — бюджетное решение для измерения, сигнализации и автоматического регулирования нужной величины. Прибор имеет сертификат средства измерения, а все шесть каналов прибора проходят первичную поверку на заводе. Также ТРМ136 имеет сертификат РС, что позволяет использовать его в системах автоматизации на судах РФ.
